Reparación, refuerzo y protección de pilares

En una urbanización de Torremolinos se observan varios soportes con grietas verticales producidas por corrosión extrema de las armaduras, llamando la atención que se ha producido una severa pérdida de sección de hormigón en uno de los soportes, donde se han desprendido dos grandes piezas de hormigón, dejando a la vista las armaduras.

Se hace evidente el avanzado estado de corrosión que presentan las armaduras, encontrándose el acero totalmente astillado y en un estado tal que se disgrega con sólo tocarlo con el dedo, por lo que dicha armadura no puede ser considera a efectos estructurales y se hace necesaria una intervención urgente sobre dichos elementos estructurales, que garantice la restitución de sus características estructurales originales, así como la aplicación de una protección que dote al elemento de una alta durabilidad, al estar el edificio situado en primera línea de costa y los pilares afectados también a cota de jardín, con presencia continua de agua.

La Dirección facultativa considera necesario el refuerzo de la sección de los pilares reparados mediante su confinamiento con tejido de fibra de carbono.

Actuaciones recomendadas y ejecutadas en pilares de hormigón armado afectados por corrosión de armaduras y posible pérdida de sección:

a. Definición de zonas de trabajo por tramos con apuntalamiento previo.

b. Picado y limpieza del hormigón en las inmediaciones de la perforación.

c. Limpieza del óxido de las armaduras.

d. Aplicación de capa de pasivación sobre las armaduras:

Se aplican dos capas de IMPLAREST C con brocha, imprimación anticorrosión mono componente de base cementosa modificado con polímeros para la protección de armaduras, que restituye el ambiente alcalino y la protección de las mismas frente a la corrosión.

e. Restitución de la sección del pilar mediante mortero de reparación según norma UNE EN- 1504:

Se aplica MORCEMREST MH R4, mortero fluido autocompactable de alta resistencia y retracción compensada, vertido en encofrado con alta planeidad de terminación.

Para regularizar la zona superior del pilar, no afectada por el vertido, se empleó mortero de reparación tixotrópico MORCEMSEAL TODO R4, de fraguado rápido y acabado fino.

f. Colocación de refuerzo estructural mediante tejido de fibra de carbono:

Se aplicaron 2 vueltas de TEJIDO CARBOTEC, de 300 gr/m2.

El tejido de fibra de carbono se fija al soporte mediante la aplicación del ADHESIVO CARBOTEC IMPREGNANTE, de tipo epoxi bicomponente, que se amasa justo antes de proceder a su aplicación y cuyo consumo depende del modelo de refuerzo seleccionado.

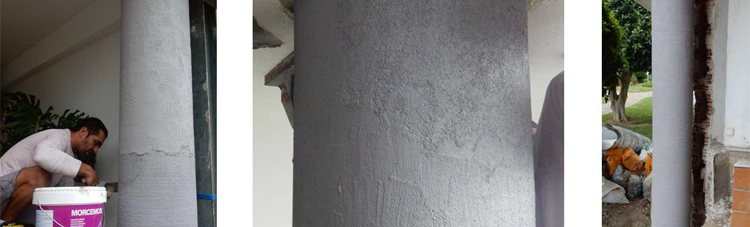

g. Protección del refuerzo mediante la aplicación de mortero acrílico:

Una vez colocada la lámina y seco el adhesivo, se aplicó una nueva capa fina de adhesivo Carbotec impregnante y se espolvoreó en fresco árido de sílice seca para crear rugosidad. Una vez seco, se eliminó la sílice mal adherida y se aplico la protección con mortero acrílico de la gama Morcemcril: FONDO MORCEMCRIL (aplicado con rodillo) + MORCEMCRIL (aplicado con llana metálica más posterior fratasado con llana lisa de plástico), al objeto de proteger el refuerzo de la acción de los rayos UV, el ambiente marino y la humedad procedente del jardín.



---

Ubicación: Torremolinos, Málaga

Constructora: SGC Construcciones

Autor: Responsable de la empresa instaladora, Salvador Gómez; jefe de obra y arquitecto, Saaron Prado
